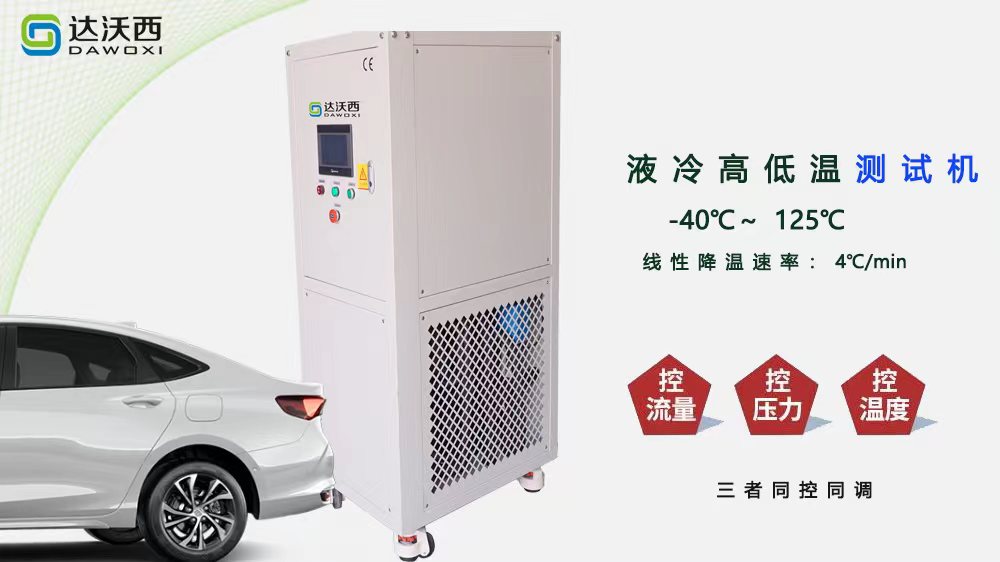

冷卻液(液體)高低溫沖擊試驗機

                                                 冷卻液(液體)高低溫沖擊試驗機

 冷卻液（液體）高低溫沖擊試驗機應用：

   冷卻液（液體）高低溫沖擊試驗機適用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、兵工業、BGA基扳、電子芯片、IC半導體陶瓷及高分子材料之物理性變化，測試其材料對高、低溫的反復熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質,從IC到重機械的組件，無一不需要它，是理想測試工具.冷熱沖擊試驗機，用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度。

達沃西冷卻液（液體）高低溫沖擊試驗機組成部分：

全套系統包括壓縮機制冷機組、加熱系統、水循環系統、傳感器、控制裝置及輔助裝置等。

（一）制冷壓縮機組：本系統的制冷壓縮機組由壓縮機、蒸發器、冷凝器及相應輔件組成的制冷系統為整個設備提供恒定冷源，并由制冷箱內的溫度傳感器感知制冷箱內的溫度變化，上傳到溫度控制器中，由溫度控制器控制調整壓縮機的輸出冷量，使制冷箱的溫度始終控制在設定的溫度范圍，也可由上位機或人工設定其溫度值。

（二）循環液箱：循環液箱由不銹鋼制成，它由溫度傳感器、加熱器等組成。循環液箱通過溫度傳感器探測內部的變化，上傳至溫度控制器，由溫度控制器通過控制制冷電磁閥和旁通電磁閥占工比，來控制液箱的溫度。液箱通過外循環冷卻液泵與被測件相連，為被測件提供各種溫度下的冷卻介質。

（三）循環冷卻液泵：循環冷卻液泵為高溫泵。循環冷卻液泵出口安裝流量傳感器，壓力傳感器。為手動控制流量和壓力調節。

（四）控溫系統：控溫系統用于各個溫度控制點的溫度，包括制冷液箱溫度。控溫系統采用PT100鎧裝溫度傳感器進行溫度數據采集，并采用西門子PLC控制器作為溫度控制器，對全系統各節點進行自動控溫。

（五）控制器：控制器用于狀態感知、控制設備開停止、控制聯動、控制輔助設備功能等，包括液位傳感器、等。由控制器實現兩種工作模式的切換。

（六）通訊：系統具備模擬量混合通訊接口，提供以太網   與上位機聯動，實現遠程控制。

（七）保溫設施：本設備采用發泡保溫隔熱措施，對所有低溫管路實行嚴格保溫隔熱，以確保節能高效。

一、主要功能

（一）智能控制：采用西門子PLC智能控制器，中文顯示，模塊化操作界面；可對設備各種參數進行智能感知、運算、調節。可同時設置儲冷水箱溫度。手動調節輸出流量，輸出壓力;監測回液溫度，回液壓力 。

(二）快速制冷控溫：本系統采用直冷設計，壓縮機組可滿足在全溫區范圍內直接制冷，并獲得較大的冷量，同時在運行中保持循環水箱較少的水量，仍能**控制溫度。

系統支持手動和自動切換高低溫液體輸出的能力。自動切換支持時間切換邏輯的編輯（10步）及循環次數的設定。

注意：冷熱管路切換時會有10秒左右的功能件轉換時間。此時系統步對外輸送冷液體或者熱液體（完全系統切換便于系統節能）。若采用無延時型系統請?zhí)崆案嬷虅?wù)。

(四）遠程、本地控制：系統控制器具備模擬量混合通訊接口通訊接口，控制器安裝遠程、本地轉換開關。可實現遠程本地控制適時轉換。
